初次见面-你好反铁电

现将初学者文献放在这个链接内：点击学习反介电相关资料

各位同学！非常高兴能与大家共同学习。作为研究介电材料的一份子，我们今天来深入探讨一下介电、铁电和反铁电这三个核心概念。我将特别把重点放在我们正在深耕的反铁电材料上，因为它兼具基础科学的重要性和巨大的应用潜力。

第一部分：基石与背景——介电材料

在我们理解铁电和反铁电之前，必须牢牢掌握介电材料的概念。

1.1 什么是介电材料？
简单来说，介电材料就是不导电（或电导率极低）但能够被外电场极化的绝缘体。当把介电材料放入外电场中，材料内部的电荷（主要是束缚电荷）不能自由移动，但会发生微观上的位移，从而产生电极化现象。

1.2 核心物理量：电极化与介电常数

• 电极化：描述了单位体积内电偶极矩的矢量和。可以想象成材料内部正负电荷中心在外电场作用下发生了微小分离，形成了无数个微小的“电偶极子”。

• 介电常数：这是衡量介电材料极化能力的核心参数，通常用相对介电常数 εᵣ 表示。它代表了相比于真空，该材料储存电荷能力增强的倍数。εᵣ 越高，材料的极化能力越强，储存电能的能力也越强。

1.3 线性与非线性
对于大多数常见的介电材料（如玻璃、塑料、普通陶瓷），其极化强度 P 与外电场 E 成正比关系，即 P = ε₀χE（其中χ是电极化率）。这种关系是线性的，其 P-E 关系图是一条直线。这类材料主要用于制造电容器、集成电路的绝缘层等。

第二部分：特殊的非线性介电——铁电材料

铁电材料是介电材料家族中一个非常特殊的子集，其核心特征在于自发极化和电滞回线。

2.1 什么是铁电性？
铁电材料即使在没有外电场的情况下，其晶格结构也使得正负电荷中心不重合，从而在材料内部形成一个宏观的、自发的电偶极矩，这就是自发极化。

2.2 核心特征：电滞回线
铁电性最著名的标志就是其非线性的 P-E 关系曲线——电滞回线。

• 自发极化：当外电场 E=0 时，材料可以处于两个（或多个）稳定的极化状态（+Pᵣ 或 -Pᵣ）。这意味着铁电材料可以“记住”自己之前的极化方向，这是一种非易失性记忆。

• 矫顽场：让材料的宏观极化强度归零所需施加的反向电场，记为 E_c。

• 饱和极化：当电场足够强时，所有电畴的极化方向都趋于一致，极化强度达到饱和，记为 P_s。

• 剩余极化：当电场从饱和状态降为零时，材料仍然保持的极化强度，记为 P_r。

2.3 电畴结构
铁电材料内部由许多被称为“电畴”的小区域组成。在每个电畴内部，所有偶极子的方向是一致的，但不同电畴之间的极化方向可能不同。外电场的作用，主要是通过新电畴的成核和畴壁的移动，使与电场方向一致的电畴吞并其他电畴，从而实现宏观极化的翻转。

2.4 应用
基于其独特的电滞回线，铁电材料被广泛应用于：

• 铁电存储器：利用 ±Pᵣ 两个状态来存储 “0” 和 “1”。

• 压电传感器与驱动器：利用正/逆压电效应。

• 热释电探测器：利用极化随温度变化的特性。

• 电光器件：利用电场改变折射率的特性。

第三部分：我们研究的重点——反铁电材料

现在，让我们进入正题，详细探讨我们正在深耕的反铁电材料。如果说铁电材料是偶极子的“同向排列”，那么反铁电材料就是偶极子的“反向交替排列”。

3.1 什么是反铁电性？
在反铁电材料中，相邻的晶胞（或子晶格）也存在自发极化，但相邻偶极子的方向是相反（反平行）的。

这种反平行的偶极排列，使得在宏观上，材料的净自发极化强度为零。从外部看，它就像一个普通的线性介电材料，但其微观结构却高度有序且能量状态非常特殊。

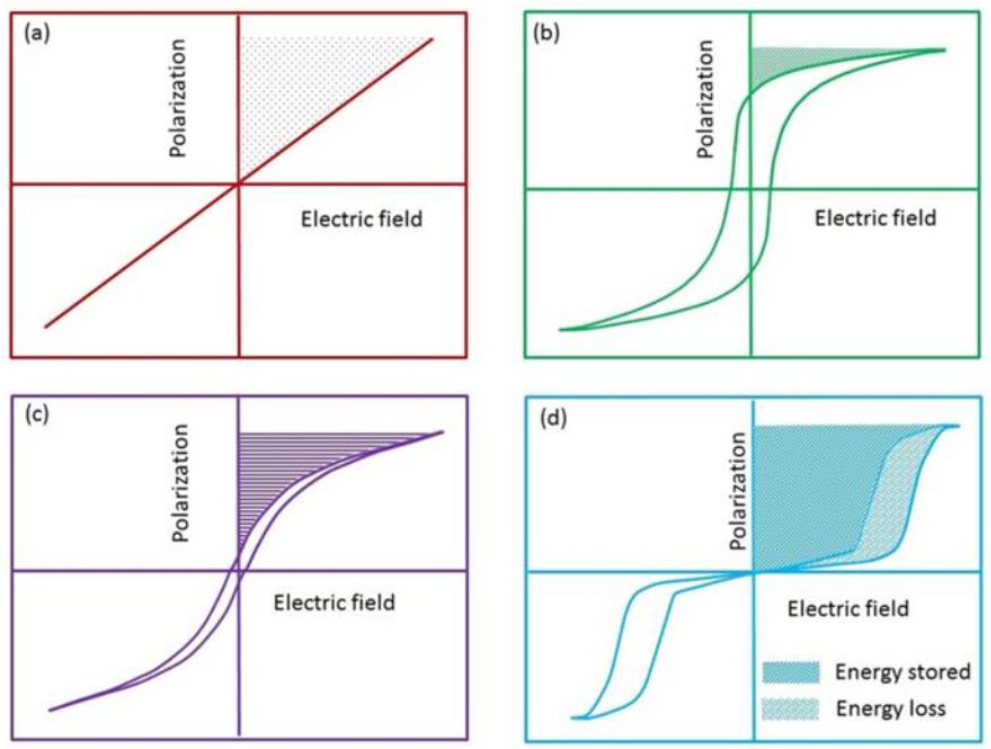

3.2 核心特征：双电滞回线
反铁电性最关键的实验证据是其独特的 P-E 关系曲线——双电滞回线。

让我们来解读这个关键图像：

1. 初始状态：在零电场下，材料处于反铁电相，相邻偶极反平行，宏观极化 P=0。

2. 电场增大：当外电场足够强，达到一个临界场强 E_F时，会发生一个场致相变。反铁电结构被破坏，所有偶极子在电场驱动下“翻转为”同向排列，材料从反铁电相转变为铁电相。此时，极化强度 P 急剧增大，曲线变得陡峭。

3. 饱和状态：在强电场下，所有偶极子沿电场方向排列，极化达到饱和，行为类似铁电体。

4. 电场减小：当电场从饱和值降低时，极化强度沿着一条新的路径下降。

5. 反向转变：当电场降低到另一个临界值 E_A 时，系统不再稳定于铁电相，会发生一个逆相变，从铁电相跳变回能量更低的反铁电相，宏观极化再次骤降至零附近。

6. 反向电场：当施加反向电场时，会重复上述过程，形成一个包含两个“环”的双电滞回线。

3.3 反铁电与铁电的对比

3.4 为什么我们如此关注反铁电材料？（其独特优势与应用）

这正是我们研究工作的价值和魅力所在。反铁电材料因其独特的双电滞回线，展现出许多铁电材料所不具备的优异性能：

1. 超高功率脉冲电容器
这是反铁电材料最引人注目、最接近产业化的应用。

• 原理：在充电过程中（电场从0到E_F），材料处于低极化状态，储存能量较少。当电场超过E_F，发生相变，极化急剧增加，储存了大量能量。在放电时（电场从E_F到0），材料跳回反铁电相，储存的能量被瞬间释放。

• 优势：

  • 超高能量密度：其理论能量密度远高于目前最好的商用聚合物薄膜和陶瓷电容器。释放的能量近似等于双电滞回线包围的面积。

  • 快速充放电：相变过程是纳秒级别的，可以产生极高的瞬时功率。

• 应用场景：电磁炮、粒子束武器、脉冲激光器、医疗除颤器、强脉冲功率源等。

2. 巨大的电致应变与固态驱动器

• 原理：反铁电-铁电相变伴随着显著的晶格参数变化，从而产生巨大的应变（体积变化可达0.5%以上）。这比压电效应的应变大一个数量级。

• 优势：大位移、高驱动力。

• 应用场景：超精密加工、微机电系统、光学调焦机构、微流体泵等。

3. 负电容效应与超低功耗晶体管

• 原理：在双电滞回线的陡峭转变区，材料的微分电容为负值。在理论物理中，这可以放大栅极电压，从而突破传统晶体管的“玻尔兹曼 tyranny”，实现极低的工作电压和功耗。

• 优势：有望解决集成电路的功耗瓶颈。

• 挑战：目前主要处于理论研究和实验室原型阶段，稳定性是巨大挑战。

4. 高效的能量回收与储能
利用其相变特性，可以设计新型的能量回收系统，例如从机械振动中高效回收能量。

3.5 我们当前研究的前沿与挑战

尽管前景广阔，反铁电材料的研究和应用仍面临诸多挑战，这也是我们实验室努力的方向：

• 提高相变场强与耐压强度：许多高性能反铁电材料（如经典的PbZrO₃基材料）的相变场强E_F很高，接近其击穿场强，这限制了其实际应用。我们正在通过元素掺杂、纳米工程、复合材料等方法来降低E_F、提高击穿场强，拓宽其安全工作窗口。

• 降低滞后损耗：双电滞回线的面积也代表了每一次充放电循环中的能量损耗（转变为热能）。过大的滞后会降低效率并引起热失效。我们需要优化材料，减小回线的“宽度”，降低滞后。

• 提高相变疲劳寿命：反铁电-铁电相变是晶格结构的重构，在反复的电场循环下，材料容易出现性能退化（如相变场漂移、击穿场强下降）。研究相变机理，提高材料的循环稳定性是走向应用的关键。

• 探索无铅/环保反铁电材料：目前性能最好的反铁电体大多含铅，与环境友好的要求相悖。开发高性能的无铅反铁电体系（如基于NaNbO₃等）是未来的重要趋势。

• 薄膜与厚膜制备工艺：对于集成电路和微型器件，高质量反铁电薄膜的制备至关重要。控制薄膜的晶向、应力、缺陷，以获得理想的性能，是我们工艺研究的重点。

总结

让我们再梳理一下：

• 介电材料是基础，是能够极化但不导电的绝缘体。

• 铁电材料是介电材料中的“特殊分子”，具有自发极化和可翻转的电畴，表现为单电滞回线。

• 反铁电材料是铁电材料的“孪生兄弟”，微观上偶极子反平行排列，宏观极化为零，在外电场下可发生反铁电-铁电相变，表现为双电滞回线。

我们之所以在反铁电材料上投入巨大精力，正是因为其独特的场致相变特性，赋予了它在高功率脉冲储能、大应变驱动和未来低功耗电子学等领域不可替代的巨大潜力。虽然前路充满挑战，但每一个难题的攻克，都意味着我们向新一代电子器件迈进了坚实的一步。

希望这次详细的介绍能帮助大家更好地理解这个迷人的领域。欢迎随时交流讨论！
